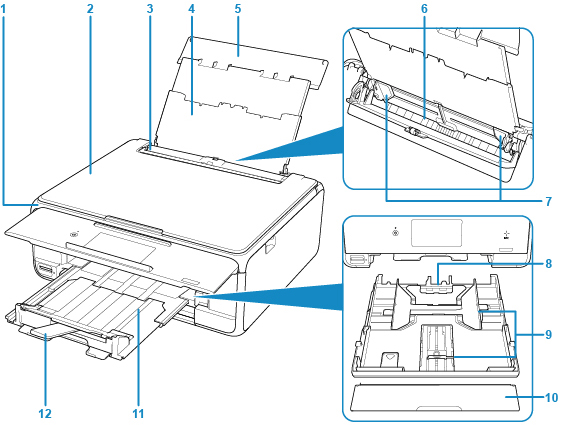

Изглед отпред

(1) операционен панел

Използвайте за промяна на настройките на принтера или за работа с него.

(2) капак за документи

Отворете, за да заредите оригинал на стъклото на скенера.

(3) капак на гнездото за подаване

Предпазва гнездото за подаване от попадане на предмети в него.

Отворете го, за да плъзнете водачите за хартия, и го затворете преди печат.

(4) подложка за хартия

Изтеглете, за да заредите хартия в задната тава.

(5) капак на задната тава

Отворете, за да заредите хартия в задната тава.

(6) задна тава

Заредете хартия тук. Два или повече листове от един и същ формат и тип хартия могат да се заредят наведнъж и да се подават автоматично един по един.

(7) водачи за хартия

Изравнете с двете страни на топчето хартия.

(8) касета

Заредете обикновена хартия с размер A4, B5, A5 или Letter в касетата и я поставете в принтера.

(9) водачи за хартия

Подравнете с дясната/лявата/предната страна на топчето хартия.

(10) капак на касетата

Свалете, за да заредите хартия в касетата.

(11) изходна тава за хартия

Излиза автоматично, когато принтерът започва да печата. Отпечатаният лист се изважда.

(12) изходна подложка за хартия

Разгънете за поемане на извадените листове.

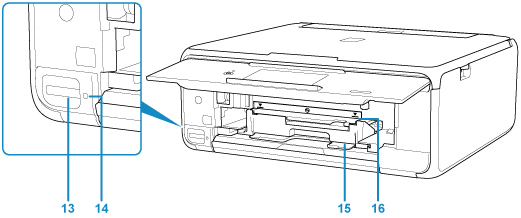

(13) гнездо за карти

Поставете карта с памет.

(14) Лампа Достъп (Access)

Свети или мига, за да обозначи състоянието на картата с памет.

(15) отделение за съхранение на тавата за диска

Тавата за диск, предоставена с принтера, може да бъде съхранявана тук.

(16) водач за тава за диск

Поставете тавата за диск.
